LHLB-0627型 彎曲梁流變儀



一、簡介

LHLB-0627 瀝青彎曲梁流變儀是北京藍航中科測控技術研究所依據《公路工程瀝青及瀝青混合料試驗規程 JTG E20-2011》、《AASHTO T314-07 彎曲梁流變（BBR）測定瀝青彎曲蠕變勁度測試方法》和《公路瀝青路面設計規范 JTGD50-2017》標準的要求，采用微機自動控制技術、高精度傳感器技術、制冷技術及電氣伺服技術開發的，主要用直接拉伸試驗來測定瀝青膠結料的破壞應變和破壞應力的方法。該方法可用于未老化或用 T240（RTFOT）和 R28（PAV）老化的材料，用于試驗的儀器的溫度范圍在+6 ～-36℃，本試驗方法的使用對象限于具有小于 250μm 顆粒的瀝青膠結料。儀器結構緊湊、式樣美觀，微機進行整個過程的全自動測試。

二、功能特點

1、基于 Windows 的軟件，全自動操作，幾乎不需要操作人員干預。是專門為完成瀝青膠結料低溫?zé)嵝阅茉囼灦�設計，能夠控制和記錄所有必要的參數。在試驗過程中，試驗數據能同時顯示在計算機屏幕上并存儲到硬盤上。數據能夠很容易輸出到其它應用軟件中，如Microsoft Excel。

2、數據采集和閉環式控制均采用 24 位數字處理器，確保了精度和靈敏度。

3、采用高精度進口調節閥，全數字高精度控制。?

4、采用高精度激光位移傳感器獨立監測位移變形量。

5、試驗水槽冷卻恒溫采用外循環結構，可減少壓縮機對設備產生的振動而引起傳感器讀數的誤差。

三、系統組成

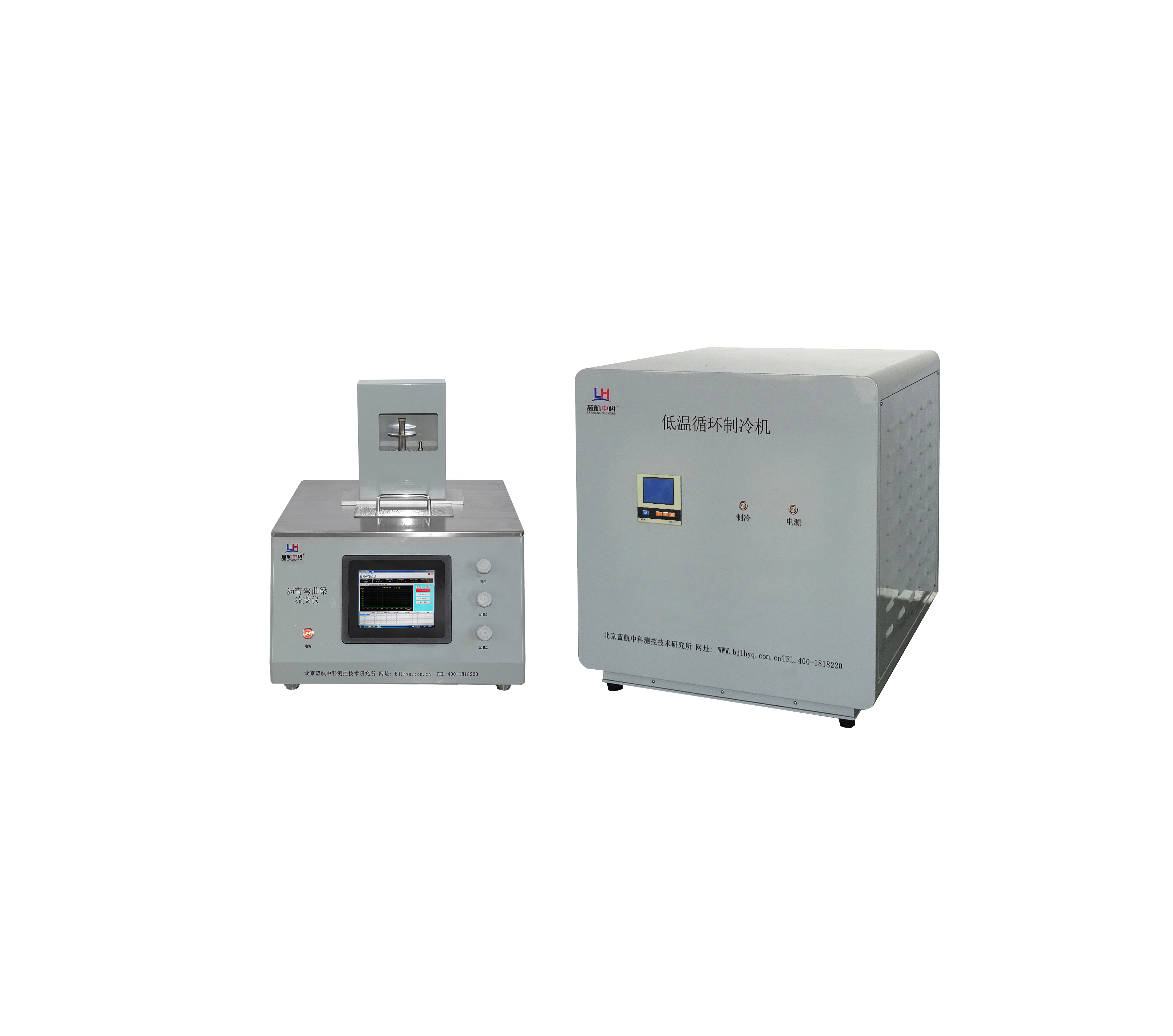

本儀器由主機、低溫制冷循環器、電腦和測控操作軟件組成。

四、主要技術指標

1、壓力傳感器量程：500g（4900mN）?

2、荷載分辯率：0.1mN?

3、荷載精度：±1.0%?

4、激光位移傳感器量程：0-10mm；?

5、位移傳感器分辯率：0.001mm?

6、位移傳感器測量精度：±1.0%；?

7、恒溫水槽溫度控制范圍：＋20～-36℃；

8、控溫精度：±0.1℃；

9、接觸荷載：35mN±5mN；

10、接觸荷載：980mN±50mN；

11、試樣尺寸：12.7*6.35*127mm；

12、試件支撐：直徑 6mm 的不銹鋼，間距 102mm±1mm；

13、加載軸：帶有半徑 6.3±1.3mm 球形接觸點；

14、加載方式：通過微機控制直接對試件加載；

15、恒溫水槽和制冷機采用分體式結構，以消除制冷壓縮機工作時振動

對傳感器的影響；

16、采用微機軟件自動控制和自動采集數據，實時繪制出應力-應變曲線，

17、自動按照設定的程序自動完成整個試驗過程，自動計算破壞應力和

18、破壞應變，具有數據分析、存儲和打印報告功能；

19、外置壓縮空氣供氣：供氣壓力為 0.8MPa；

20、主機電源功率：1kW；

21、主機電源：220V×50Hz、10A；

22、外形尺寸：

瀝青彎曲梁流變儀:60×55×60cm（長×寬×高）

低溫循環制冷機：70×63×66cm （長×寬×高）



23、整機重量：

瀝青彎曲梁流變:  50kg

低溫循環制冷機：65kg
